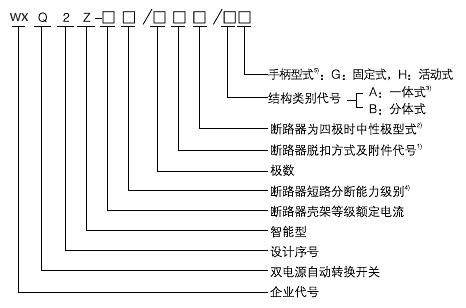

1)可按
WXM1型塑壳断路器选择脱扣方式及附件:
脱扣器方式:常规选择
3P默认为
3300;选择
4P默认为
4300。
附件选择:(断路器已内置一组辅助触头用于客户接信号指示或它用),如需在断路器上加装其他附件请按
WXM1附件代号选择。
2)四极(
4P)产品中中性极(
N极)按
GTM1型式分
A、
B、
C、
D四种、常规默认选择为
B型,可不标注。
3)一体式是指控制器与本体组装在同一底板上;分体式是指控制器与本体分离并采用连接器通过专用电缆连接。
4)断路器短路分断能力根据
WXM1型产品有
L型与
M型可选,常规默认为
M型,具体分断指标请参考本文“
6规格”中说明。
5)客户可根据安装高度要求与使用需要对
WXQ2Z-100型及
WXQ2Z-225型选择操作手柄型式:采用塑料绝缘的固定式(螺钉固定安装)手柄;采用不锈钢扳手式的活动手柄。默认选择为活动手柄配置。其他
400、
630、
800规格均为塑料固定式手柄。
6)本系列产品适用于电网对电网或是电网对发电(已含发电启动信号),同时附加接收
DC24V消防联动标准源接口,用户无需另行注明选择。
◎本产品符合
GB14048.11、
IEC60947-6-1《自转换开关电器》标准。
