WXQ10系列双电源自动转换开关(CB级)
WXQ10系列双电源自动转换开关(CB级)

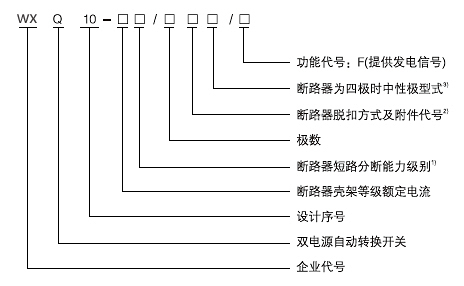

型号含义

1)WXQ10系列产品控制部分额定工作电源均为AC220V;三极开关需按要求介入常用及备用零线(N相)。
2
A:执行断路器为C45型或C65型;B:执行断路器为C65型;E:为迷你型。
3
)断路器脱扣方式及附件呆奥为200(电磁脱扣器并带一电器联锁报警和供客户接信号指示用的一级辅助触头)或300(电磁脱扣器并带一点气联锁报警和供客户接信号指示用的一组辅助触头),若客户还需要安装其他附件,请在订货时与制造商协商,附件代号与WXM1系列塑料外壳式断路器相同。
4
)断路器为四极时中性极型式与WXM1系列塑料外壳式断路器相同;
5
WXQ10系列双电源自动转换开关无分体型;WXQ10-63E为迷你型、WXQ10-63为终端型,WXQ10-100(225)为基本型:
迷你型只能是电网对电网,辅助常规为有源输出AC220V
终端型可选电网对电网也可选电网对发电、可选带消防型、辅助常规为有源输出AC220V
基本型常规为电网对电网(电网对发电建议采用WXQ2Z型)、辅助常规为有源输出AC220V
订购时注意额定电压、电流、极数是否符合以上可选标准。
外形及安装尺寸

规格、尺寸 A B C D H
3P 4P 3P 4P
WXQ10-63E迷你型 184 220 164 200 130 120 <115
WXQ10-63终端型 350 35 320 320 215 170 <135
WXQ10-100基本型 335 395 295 355 255 230 <140
WXQ10-225基本型 365 435 325 395 255 230 <165
